まずは段取り
って、計画をしてみたらとても一週間も持たせられない内容なので、
このネタ、早々に終わってしまいます。

さて、今回のネタはLEDを埋め込むんですが、問題はスイッチの場所。
強度もそれなりに重要なので、それに配慮。

で、一番無難なモードダイヤルや、シャッターボタンを考えたんですが、
レンズ周りにまとめようと思いついた結果、 埋め込む先はレンズのズームリング。
もともと回るので、回すと点灯するようにしたい。
そしてなぜかレンズ内部にLEDユニットをすべて埋め込むアプローチ。

構想も整ったところで作り始めます。
LEDユニット

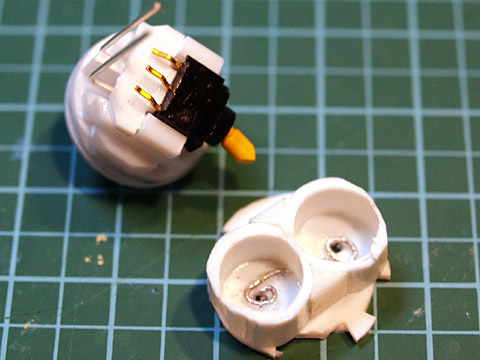

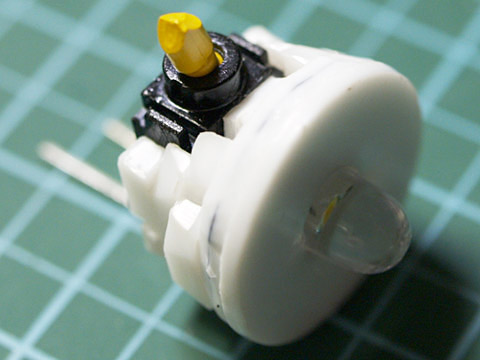

プラ板でベースを作って、LEDを固定させます。スイッチも一緒に固定。
電池室

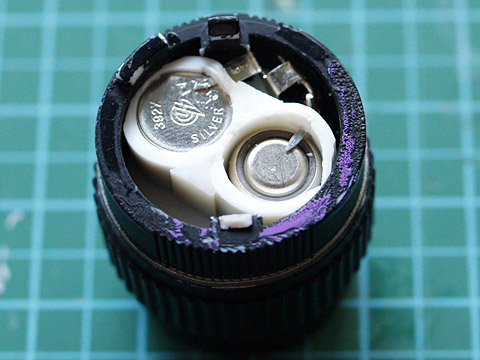

右下に写っているのは電池室。(結局プラ板自作)
使用電池は悩んだところでして、大きさと電池容量とコストを天秤にかけてSR41を2個。
組み合わせ

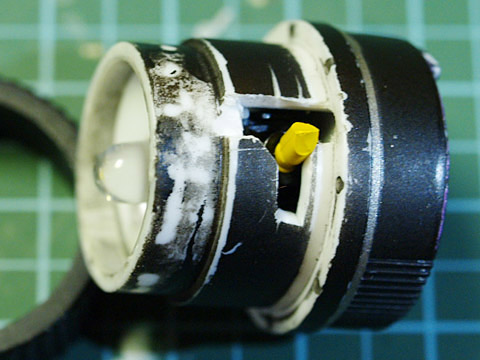

レンズに埋め込むとこんな感じ。
スイッチはズームリングに連動するように。
試行錯誤しながらなので、余計な部分も削っています。
マウント側
マウント部を見るとこんな感じ。
なんとか全部のパーツを埋め込めそう。
そうすればボディへの加工はせずにすみますし。

ここまで一気にきてしまいました。
残るは配線の接続。
メンテナンス性を考慮して、なるべく半田止めをしない方向でいきたいところ。
