精度の話
いつまでカッティングマシンネタを続けるんでしょうかね。

厚み方向の精度と言いますか、
どうも積層していくと、設計よりも厚くなってしまう様な気がしまして。
で、実際にテストもかねてもう一台積んでみました。
使うプラシートは前回と同じ0.14mm厚。

接着方法・・すべて重ね合わせた上で、側面からの流し込みで接着
積層枚数・・37枚(実数)
積層全体の厚み・・5.74mm(実測)
1枚あたりの厚み・・約0.155mm(算出値)

やっぱり、1割ぐらいの誤差は出るか。
と思いきや、プラシート1枚を計ってみたらそもそも0.15mmあるでやんの。
(10枚重ねて計っても、最薄値で1.48mm)
それ以上細かい数値は出ませんが、少なくとも0.140mmではないらしい。

それでも積層すると厚み方向が若干増えている訳ですので・・・
精度

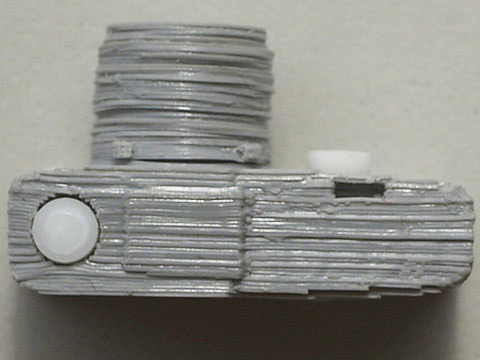

例えば積層方向に正円(画像左)があると、このように。
(穴には2.9mmのプラ棒を差し込んでいます)
で、実測すると平面方向は3mm。厚さ方向は3.25mm。
まぁ、こうして見るとそんなに違和感はないですが、
初めから0.155mm厚程度で図面を描けば、近いところまで持っていく事が可能でしょう。
もっとも、圧縮による力のかかり方に偏りがあるために、
円の上下の縁に出てきている歪みが気にはなります。
当然ですが、力がかからない部分は太りますよね。

おまけに軸穴(円)ですが、図面上の寸法よりも、
実際に切り抜く穴は少し小さくなってしまう事が判明。
大雑把に、図面上3.0mmの穴→実際には2.9mm程度の穴。
軸穴として考えると、この0.1mmの誤差がゆがみの原因ともなりますので厄介なモノです。
| 雑製作 | 22:23 | comments(0) | -
ネタは思いついても実用になるかが重要
なのですが、
やることに意味があることもありますよ。たぶん。

で、結局こんな感じで一応の完成。
1/6なので
例によって、例のごとくです。(どっちが?)(どっちもです)
(カメラのモデルはオリンパス製ハーフサイズ判フィルムカメラのpen-f)

サイズはざっと幅21mm×高さ12mm。レンズは直径8mmぐらい。
このサイズでもレンズ交換できるようにレンズマウントも再現。
ミラーボックスの空間も一応再現。(ミラーは後付のつもり)
1/6pen-f
右下の大きさ比較でバックにあるのは1/1の本物。
下敷きになっているのは缶ビールのおまけで付いてきたもので、おおよそ1/4。
ドールに持たせるには少々大きかったので、
1/6で作り直したいなぁと思っていたところでネタに飛びついたんですよね。

とまぁ、カッティングマシン+積層でどれだけ出来るかというネタはこんな感じでした。

メリット
・ソリッドからの掘り込みでは届かない部分も何とかなる。
・積層した後に少し調整すれば、レンズマウントがきっちりはまる程度の
 精度は持っている。(レンズの脱着も可能)

デメリット
・簡単な図面ならまだしも、3dcadで組んで輪切りにでもしないととても大変。
・根本的な話として、すべてがきっちりそろうほどの精度はない。
 (機械側も、接着する人間側も)(←軸を2本にすればとかありますが)
・積層時に、パーツ同士をあまり押し付けすぎると歪む。厚みが変わる。
・厚さ方向の曲面表現は非常に苦手
・厚みのあるものだと積層が果てしない。今回はレンズ45層に本体39層。果てしない。
・ウチのカッティングマシン(クラフトロボcc330-20)だと、
 使えるプラシートは0.15mmまで。やっぱり厚いものは果てしない。

まぁ、これが実用に耐えうるかどうかはその人次第か。
あくまでベースとして考えなければ、活路が見い出せる気もします。
これを使って作るものを見出す必要もありますが。
| 雑製作 | 21:53 | comments(2) | -
